Détails rapides

Industries concernées : travaux de construction, énergie et exploitation minière

Condition: Nouveau

Type : dragueur à godets

Type d'alimentation : Diesel

Profondeur de dragage (max): 20 mm

Tirant d'eau : 1,4 m

Lieu d'origine : Shandong, Chine

Dimension(max L*W*H): 45x9.8x3.6m

Poids (max): 210T

Garantie 1 année

Service après-vente fourni : assistance technique vidéo, pièces de rechange gratuites, assistance en ligne, installation sur site, mise en service et formation, maintenance sur site et service de réparation

TRODAT Parts & Services conçoit et construit des équipements de dragage depuis plus d'un siècle. Il a été le premier à convertir la roue de dragage en un outil très efficace pour draguer une large gamme de matériaux.

Testé à fond

D'excellentes propriétés de coupe, un rendement de dragage constant dans les deux sens de rotation et l'absence presque totale de blocage garantissent une production élevée. Une densité de mélange optimale, un faible déversement et une faible sensibilité aux débris tels que les roches et les souches d'arbres contribuent de manière significative à l'efficacité. La roue de dragage peut être considérée comme l'outil le plus testé et le plus développé de ce type, et le meilleur pour répondre aux demandes croissantes des industries de dragage et d'exploitation minière alluviale. Il est capable d'atteindre une concentration de mélange de 70 pour cent

Fonctionnalités

• modèles de coupe vers le haut et vers le bas disponibles

• dragage sélectif précis au profil à fond plat

• taux d'alimentation constant aux usines de traitement minier

• coupe-racine intégré.

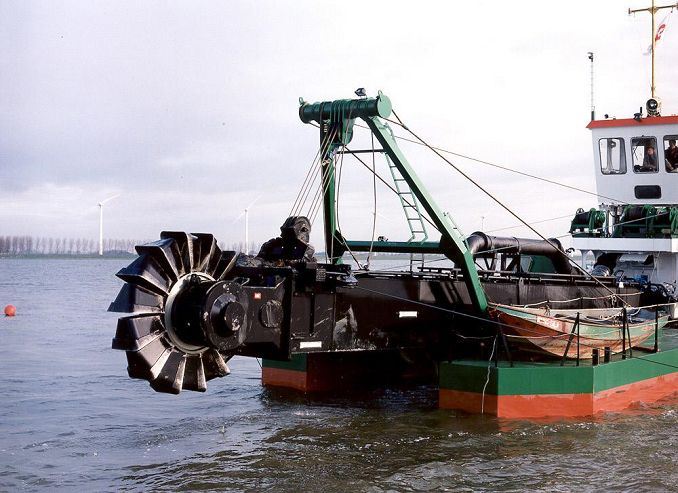

33(001)

Avantages

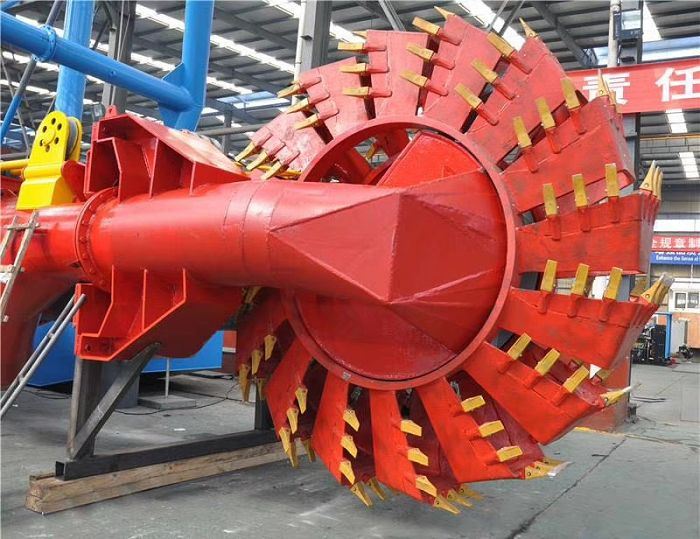

• les gros débris ne peuvent pas entrer dans la roue

• risque réduit de formation de grosses boules d'argile

• haute densité de mélange

• production élevée et faible déversement

• production égale dans les deux sens de rotation

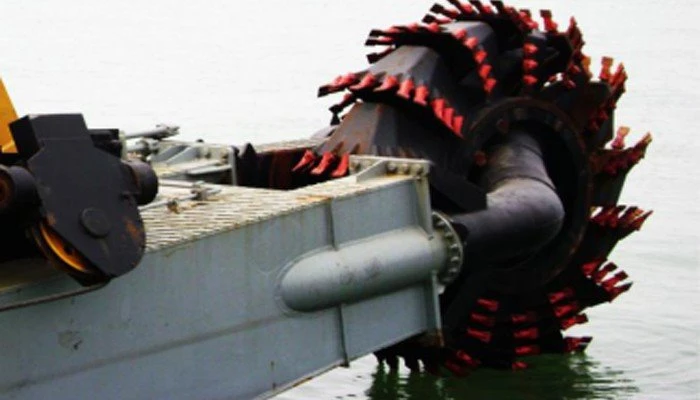

Tranchants et dents remplaçables

Les dragues à roue à godets de différents pouces peuvent être utilisées pour différents types de sols, de la tourbe et de l'argile au sable et à la roche tendre. Les godets peuvent être équipés d'arêtes de coupe lisses ou de dents remplaçables de type point de prélèvement, pointe biseautée ou pointe évasée. Ces dents remplaçables sont les mêmes que celles utilisées sur les têtes de coupe. Les roues de dragage standard sont disponibles dans une plage de puissance de 20 à 1,000kW et des débits allant jusqu'à 10,000 tonnes/h.

Blocages minimes

Les dragues à roue à godets de différents pouces sont essentiellement constituées d'un moyeu et d'un anneau reliés par des godets sans fond qui creusent le sol. Le racleur de la bouche d'aspiration pénètre dans les augets sans fond et guide le flux de mélange vers l'ouverture d'aspiration qui est en contact direct avec les augets. Le racleur empêche complètement le colmatage des godets.

Comme les godets, la bouche d'aspiration et le racleur sont orientés dans le même plan, l'écoulement du mélange est très régulier.

Conçu à cet effet

Selon la puissance requise, le mécanisme d'entraînement peut consister en un seul moteur hydraulique monté dans un boîtier en acier ou peut être une boîte de vitesses avec plusieurs entraînements hydrauliques. Pour les entraînements électriques à des fins spéciales. À des fins spéciales, des entraînements électriques peuvent également être utilisés. Les boîtes de vitesses utilisées sur les roues de dragage sont conçues spécifiquement à cet effet car elles sont nécessaires pour transférer toutes les charges de la roue (avec des roulements d'un seul côté) à l'échelle. La boîte de vitesses et les roulements sont conçus pour une durée de vie optimale. Le dispositif d'étanchéité spécial protège le groupe motopropulseur de l'usure et des dommages causés par la pénétration de terre. Les roues de dragage sont fournies sous forme d'unités complètes, y compris l'entraînement et l'adaptateur d'échelle. Ils peuvent être utilisés sur des dragues à roues standard et personnalisées, ou en remplacement des installations de fraise ou de roue sur des dragues existantes.

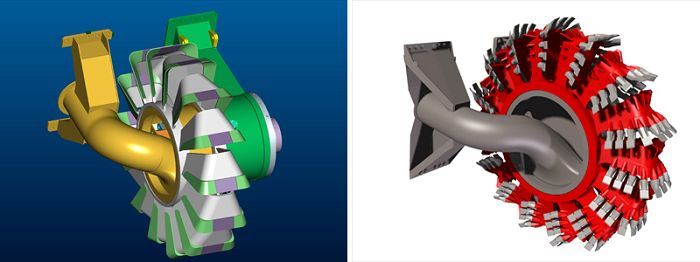

34(001)

TB400 [16 pouces 2500 m3/h]
Drague LOA	32.0m
Taille de coque (Lx BxH)	19.0x7.5x2.0m
Ponton principal (LxBxH)	13.8x3.5x2.0m
Ponton latéral (LxBxH)	19.0x2.0x2.0m
Structure	structure en caisson
Marque et puissance du moteur principal	□Cummins 522kw
	□¨Jichai 540kw
	□¨Weichai 515kw
Marque et puissance du moteur auxiliaire	□ Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai220kw
Générateur de port	□Cummins30kw
	□¨Jichai30kw
	□¨Weichai30kw
Pouvoir total	□Cummins 776kw
	□¨Jichai790kw
	□¨Weichai765kw
Pompe de dragage	Technologie Warman
Diamètre intérieur du tuyau de décharge.	400mm
Tête	45m
Max. profondeur de dragage	13m
L'écoulement de l'eau	2500m3/h
Solides et capacité	500m3/h
Distance de décharge	1500m
Roue à godets Dia.	1450mm
Puissance de la roue à godets	70kw
Brouillon	1.4m
Déplacement	180T
Système de contrôle hydraulique	API Siemens
Force de traction du câble [Treuil de levage]*Quantité	80KN*1
Force de traction du câble métallique [Traversingwinch) *Quantité	80KN*2

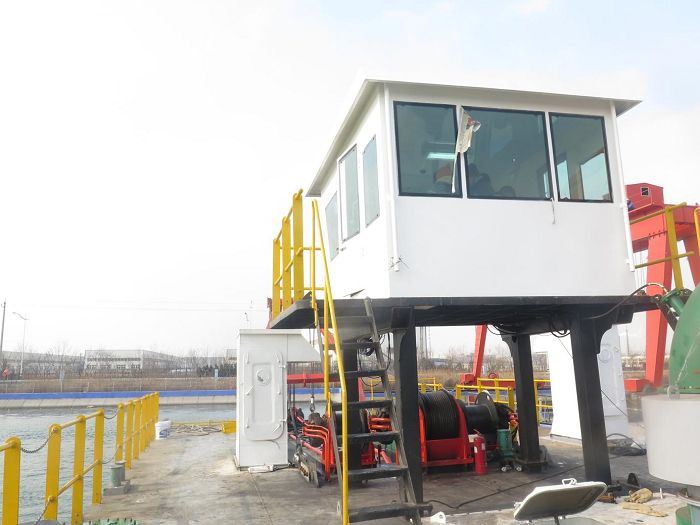

Salle d'opération	Chaise ajustable
	Fenêtre latérale mobile,
	climatisation,
	système PLC,
	feux de signalisation et projecteurs
Poids total	110T
Consommation totale de fioul	112L/H

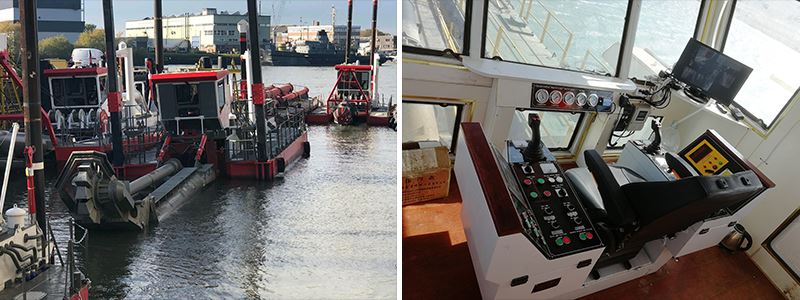

TB400 16inch

TB450 [18 pouces 3000 m3/h]
Drague LOA	34m
Taille de coque (Lx BxH)	23.0x7.5x2.5m
Ponton principal (LxBxH)	13.8x3.5x2.5m
Ponton latéral (LxBxH)	22.0x2.0x2.5m
Structure	structure en caisson
Marque et puissance du moteur principal	□ Cummins 597kw
	□¨Jichai 600kw
	□¨Weichai 601kw
Marque et puissance du moteur auxiliaire	□ Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai 220kw
Générateur de port	□¨Cummins 30kw
	□¨Jichai30kw
	□¨Weichai30kw
Pouvoir total	□Cummins 851kw
	□¨Jichai850kw
	□¨Weichai851kw
Pompe de dragage	Technologie Warman
Diamètre intérieur du tuyau de décharge.	450mm
Tête	48m
Max. profondeur de dragage	14m
L'écoulement de l'eau	3000m3/h
Solides et capacité	600m3/h
Distance de décharge	1500m
Roue à godets Dia.	1450mm
Puissance de la roue à godets	80kw
Brouillon	1.7m
Déplacement	224T
Système de contrôle hydraulique	API Siemens
Force de traction du câble [Treuil de levage]*Quantité	80KN*1
Force de traction du câble métallique [Traversingwinch) *Quantité	80KN*2
Salle d'opération	Chaise ajustable
	Fenêtre latérale mobile,
	climatisation,
	système PLC,
	feux de signalisation et projecteurs
Poids total	130T
Consommation totale de fioul	123L/H

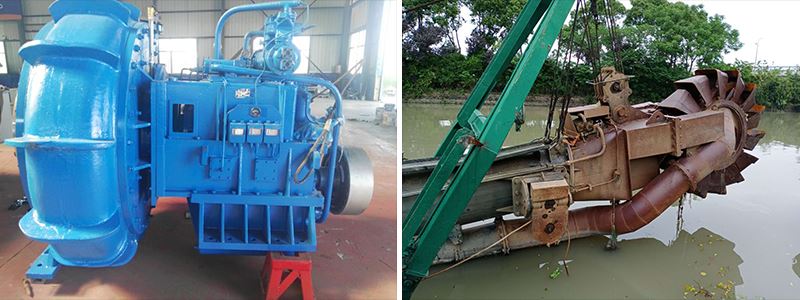

TB450 18inch

TB500 [20 pouces 4000 m3/h]
Drague LOA	36.5m
Taille de coque (Lx BxH)	27.0x8.5x2.5m
Ponton principal (LxBxH)	15.4x3.5x2.5m
Ponton latéral (LxBxH)	24.0x2.5x2.5m
Structure	structure en caisson
Marque et puissance du moteur principal	□Cummins 895kw
	□¨Jichai 900kw
	□¨Weichai 900kw
Marque et puissance du moteur auxiliaire	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Générateur de port	□¨Cummins 40kw
	□¨Jichai40kw
	□¨Weichai40kw
Pouvoir total	□Cummins 1233kw
	□¨Jichai1270kw
	□¨Weichai1240kw
Pompe de dragage	Technologie Warman
Diamètre intérieur du tuyau de décharge.	500mm
Tête	54m
Max. profondeur de dragage	14m
L'écoulement de l'eau	4000m3/h
Solides et capacité	800m3/h
Distance de décharge	1800m
Roue à godets Dia.	1700mm
Puissance de la roue à godets	130kw
Brouillon	1.7m
Déplacement	296T
Système de contrôle hydraulique	API Siemens
Force de traction du câble [Treuil de levage]*Quantité	100KN*1
Force de traction du câble métallique [Traversingwinch) *Quantité	80KN*2
Salle d'opération	Chaise ajustable
	Fenêtre latérale mobile,
	climatisation,
	système PLC,
	feux de signalisation et projecteurs
Poids total	150T
Consommation totale de fioul	179L/H

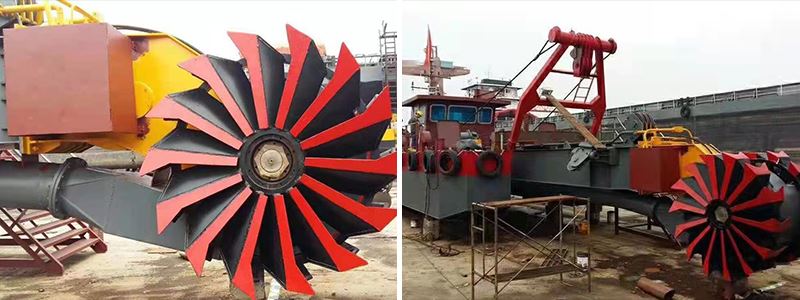

TB500 20inch

TB550 [22 pouces 4500 m3/h]
Drague LOA	38.0m
Taille de coque (Lx BxH)	27.0x8.5x2.5m
Ponton principal (LxBxH)	15.4x3.5x2.5m
Ponton latéral (LxBxH)	24.0x2.5x2.5m
Structure	structure en caisson
Marque et puissance du moteur principal	□Cummins 1193kw
	□¨Jichai 1200kw
	□¨Weichai 1176kw
Marque et puissance du moteur auxiliaire	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Générateur de port	□¨Cummins40kw
	□¨Jichai40kw
	□¨Weichai40kw
Pouvoir total	□Cummins 1531kw
	□¨Jichai1570kw
	□¨Weichai1516kw
Pompe de dragage	Technologie Warman
Diamètre intérieur du tuyau de décharge.	550mm
Tête	57m
Max. profondeur de dragage	16m
L'écoulement de l'eau	4500m3/h
Solides et capacité	900m3/h
Distance de décharge	2000m
Roue à godets Dia.	1700mm
Puissance de la roue à godets	170kw
Brouillon	1.7m
Déplacement	302T
Système de contrôle hydraulique	API Siemens
Force de traction du câble [Treuil de levage]*Quantité	100KN*1
Force de traction du câble métallique [Traversingwinch) *Quantité	80KN*2
Salle d'opération	Chaise ajustable
	Fenêtre latérale mobile,
	climatisation,
	système PLC,
	feux de signalisation et projecteurs
Poids total	210T
Consommation totale de fioul	229L/H

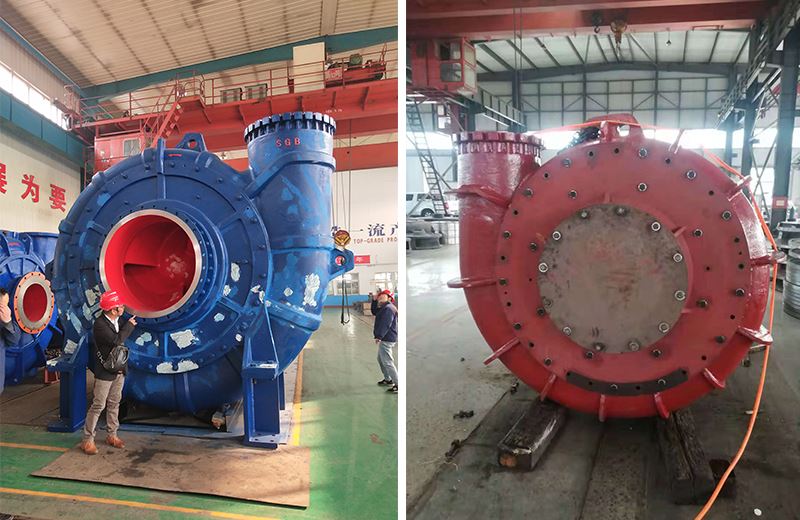

TB550 22inch

TB600 [24 pouces 6000 m3/h]
Drague LOA	45.0m
Taille de coque (Lx BxH)	38.0x9.8x3.6m
Ponton principal (LxBxH)	18.2x3.8x3.6m
Ponton latéral (LxBxH)	29.0x3.0x3.6m
Structure	structure en caisson
Marque et puissance du moteur principal	□ Cummins 1864kw
	□¨Jichai 1820kw
	□¨Weichai 1760kw
Marque et puissance du moteur auxiliaire	□¨Cummins 522kw
	□¨Jichai540kw
	¨Weichai540kw
Générateur de port	□¨Cummins 50kw
	□¨Jichai50kw
	□¨Weichai50kw
Pouvoir total	□Cummins 2436kw
	□¨Jichai2410kw
	□¨Weichai2350kw
Pompe de dragage	Technologie Warman
Diamètre intérieur du tuyau de décharge.	650mm
Tête	63m
Max. profondeur de dragage	18m
L'écoulement de l'eau	6000m3/h
Solides et capacité	1200m3/h
Distance de décharge	2000m
Roue à godets Dia.	2200mm
Puissance de la roue à godets	350kw
Brouillon	1.7m
Déplacement	750T
Système de contrôle hydraulique	API Siemens
Force de traction du câble [Treuil de levage]*Quantité	180KN*1
Force de traction du câble métallique [Traversingwinch) *Quantité	120KN*2
Salle d'opération	Chaise ajustable
	Fenêtre latérale mobile,
	climatisation,
	système PLC,
	feux de signalisation et projecteurs
Poids total	320T
Consommation totale de fioul	326L/H

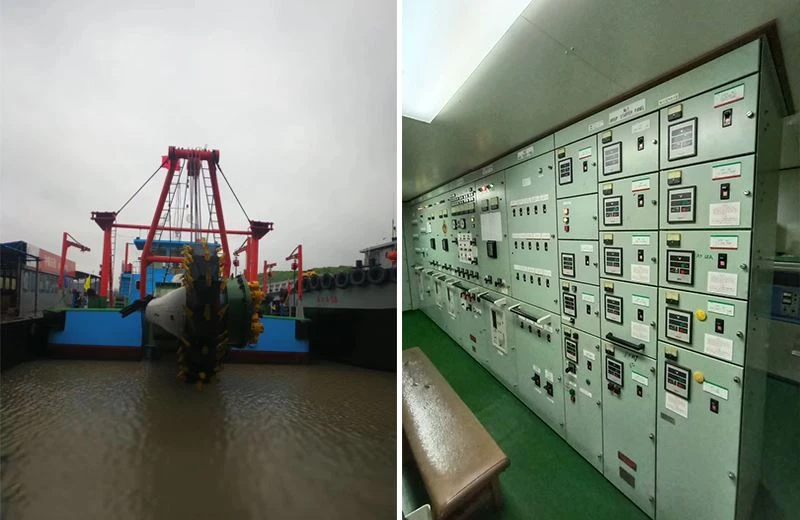

TB600 24inch

Autres caractéristiques

□conception standard, permettant des délais de livraison courts et des prix compétitifs

□pièces de rechange disponibles en stock

□moteur marin robuste et durable conforme à la norme IMO Tier II

□consommation de carburant efficace

□système de refroidissement du moteur à eau douce

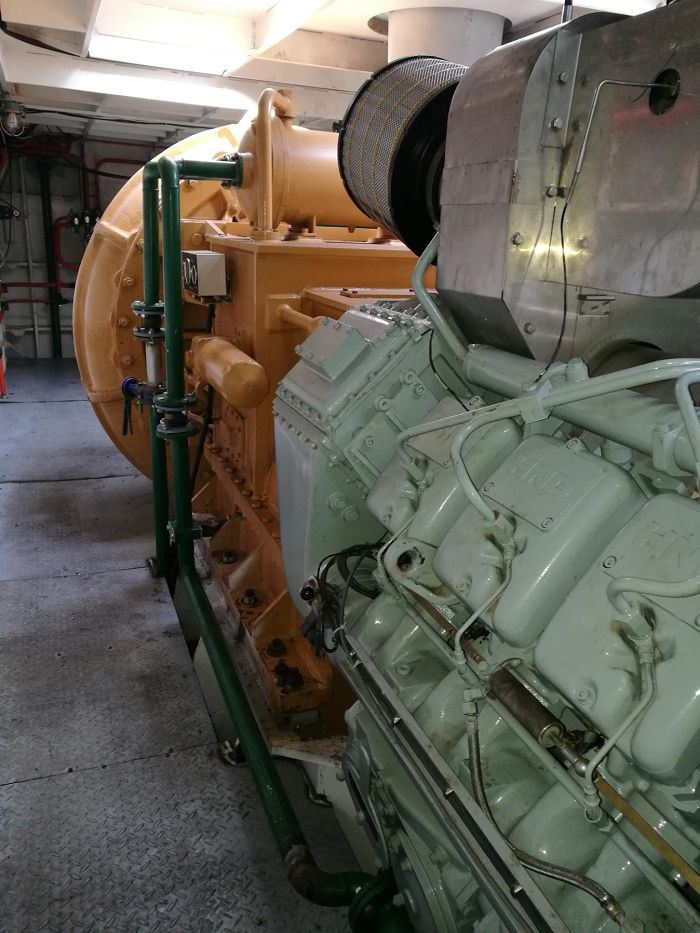

□la pompe de dragage est entraînée par un bloc de roulement, un embrayage et un réducteur intégrés

□pièces d'usure en fer blanc pour la pompe de dragage

□l'entraînement de la fraise accepte une surcharge temporaire, ce qui entraîne une puissance de coupe maximale élevée

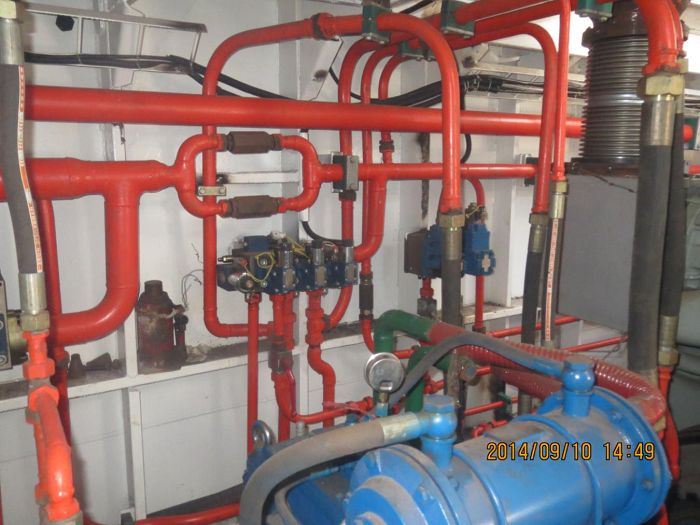

□système hydraulique fiable

□ entièrement assemblé et entièrement testé à flot avant la livraison

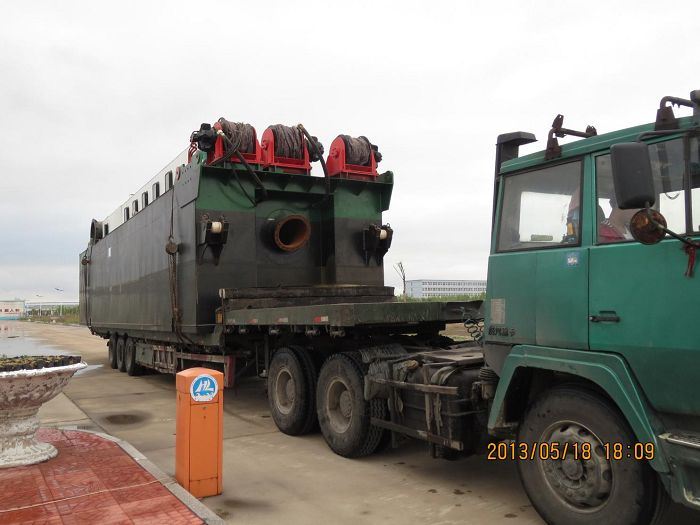

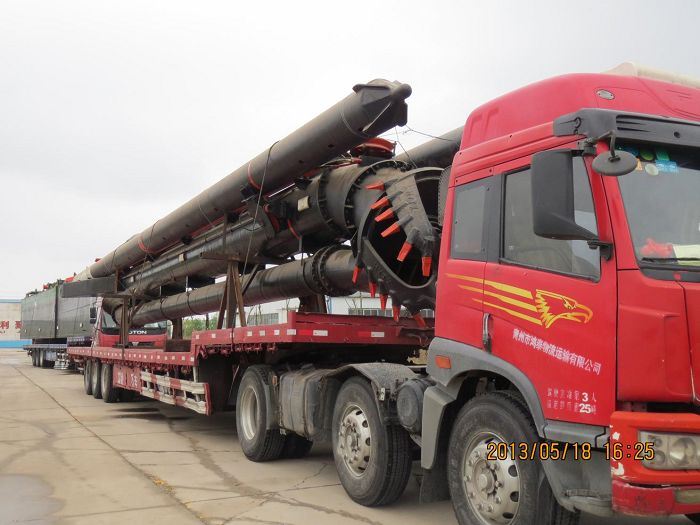

□ démontable et transportable par route, rail ou mer

□ prêt à fonctionner à l'arrivée sur le site

□ opération d'un seul homme

□ large gamme de services et d'équipements auxiliaires disponibles (y compris les bateaux de travail, les boosters et les pipelines).

Suppléments en option

□installation du chariot

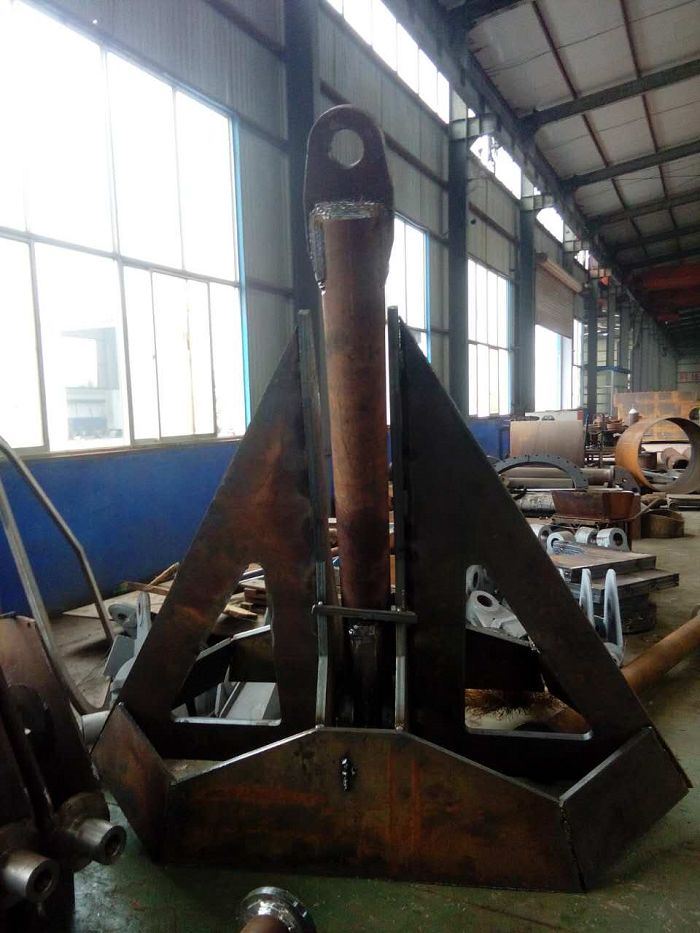

□bombes d'ancrage

□coude pivotant

□clapet anti-retour et soupape de surpression

□Système de mesure, d'automatisation et de positionnement de la production

□Système d'assistance à l'opérateur pour la surveillance en ligne

□ augmentation du diamètre de la conduite de décharge

□profondeur de dragage accrue

□forfaits d'assistance tout au long du cycle de vie (y compris formation, assistance technique, etc.)

□forfaits optionnels : confort (dont climatisation) ;

□HSE (santé, sécurité et environnement) ; nautique; et inventaire plus.

Sortie calculée pour :

Type de solTaille de grain déterminanteDensité du site

A Sable fin100μm1,900kg/m3

Sable moyen235μm1,950kg/m3

Sable grossier440μm2,000kg/m3

Sable grossier et gravier1.3mm2,100kg/m3

Gravier7mm2,200kg/m3

Noter

Les courbes de débit calculées n'indiquent que la capacité de pompage, basée sur la puissance maximale disponible sur l'arbre de la pompe et le matériau à écoulement libre. Dans la pratique, les propriétés peuvent varier d'un matériau fluide, facile à creuser à un matériau compacté et difficile à creuser. Lorsqu'elles sont utilisées pour estimer les sorties réelles, la nature des matériaux à draguer et les conditions de travail locales doivent être prises en compte. Veuillez consulter TRODAT pour les conditions de dragage en dehors de ces courbes.

	Pièces de rechange	Nous fournissons des pièces de la drague, y compris le système hydraulique, le système électrique et électronique et le système de maintenance marine
	Outils	Un ensemble complet d'outils sera fourni avec la drague pour l'assemblage et pour effectuer toutes les révisions majeures, y compris les outils de service spécialisés qui peuvent être nécessaires pour le moteur diesel industriel. Un ensemble total de pièces de rechange recommandées viendra avec la drague pour soutenir l'exploitation de la drague des clients pendant un an sans aucun problème.

	1. La drague est conçue, construite et vérifiée selon les normes de la China Classification Society (CCS).
	2. Conditions de travail, normes et grades
	2.1 Conditions de travail ——La température maximale de 50 degrés ——La température minimale -10 degré ——La température maximale de la cabine 55 degrés ——La température maximale de l'eau de la rivière (mer) 35 degrés ——L'humidité relative inférieure ou égale à 80 %
	2.2 Zone de travail appropriée Zone de navigation de niveau A dans la rivière intérieure ainsi qu'inférieure à A, pour l'activité de dragage de sable et de dessablage.
	2.3 Texture appropriée du sol : sol de dragage et sable de fer avec niveau Ⅲ ainsi qu'inférieur à Ⅲ
	2.4 Demande de norme et de grade La conception et la fabrication de la drague satisfont à la norme CCS, la coque, l'équipement mécanique et d'autres équipements répondent aux exigences de ZC. La drague répond aux exigences et normes suivantes : ——《RÈGLES ET ORIENTATIONS POUR LA CLASSIFICATION DES NAVIRES EN ACIER express (2019); ——《RÈGLES D'INSPECTION DES NAVIRES ET ÉQUIPEMENTS EN MER express （2019） ; —— Normes nationales chinoises (GB) ; —— Normes de qualité de la construction navale en Chine (CSQS) ; —— Norme de l'industrie de la construction navale en Chine (CB).


	Garantie:	Le vendeur fournira une garantie de 12- mois pour la qualité du moteur diesel, des coques de drague, des moteurs, de la boîte de vitesses, du système hydraulique et des autres équipements principaux. Le temps de garantie commence à partir du temps de travail de la drague. La garantie du fabricant ne couvre pas les dommages accidentels, malveillants, l'utilisation négligente ou erronée de la drague ou de tout équipement de la drague. Les pièces d'usure ne sont pas une garantie. Le vendeur doit fournir les pièces de rechange à temps à l'acheteur en cas de besoin, et le coût payé par l'acheteur.
	Essais au centre d'essais avant expédition

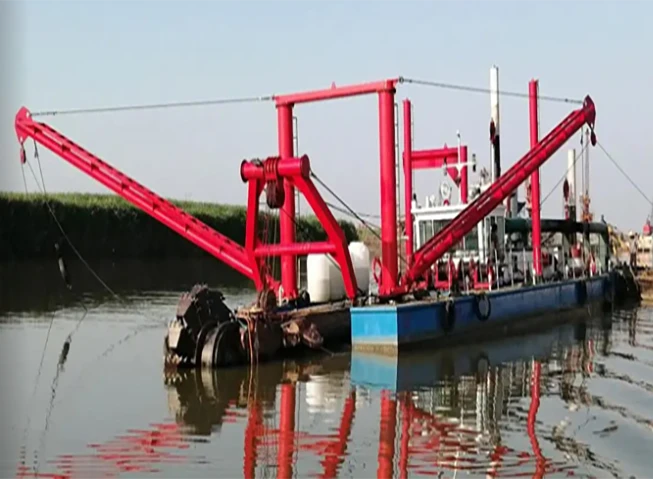

	La drague à roue à godets de 24 pouces est complète pour les tests dans le centre de test avant départ usine, afin de garantir de bonnes performances et la sécurité de notre drague suceuse à désagrégateur, elle est testée comme la machine travaillant sur le site de travail du client. Les performances et la sécurité seront testées et enregistrées dans le processus de test. Après les tests, la drague ne sera pas testée sur le chantier et pourra fonctionner directement après assemblage sur le lieu de travail. Habituellement, l'acheteur peut également superviser le processus de test avant de démonter la drague.

	A. Préparation du travail avant le test
	(1). Avant 2 semaines d'essais de drague, nous informerons les clients de notre usine pour les essais de drague ; Si les clients ne peuvent pas venir, des vidéos et des photos leur seront envoyées pour références. (2). Une fois l'assemblage de la drague terminé dans le centre d'essai, le pont et les pontons de la drague sont nettoyés ; si des pièces sont cassées ou si la peinture est endommagée, réparez et repeignez avant de tester. (3). Amarrez la drague dans un endroit sûr avant les essais. (4). Vérifiez toutes les conditions d'installation et de raccordement des machines avant les essais. Si des pièces ne sont pas installées raisonnablement ou si des pièces de connexion sont desserrées ou si des pièces sont manquantes pour l'installation, réparez ou réinstallez. (5). Préparez toute l'huile et l'eau de refroidissement et mettez-les dans les machines avant le test.
	B. Contenu des tests
	(1). Vérifiez l'état de fonctionnement de la connexion électrique lorsque toutes les machines fonctionnent. (2). Utilisation de la pompe de secours pour vérifier les conditions de fonctionnement du système hydraulique et les travaux de dragage mécanique. (3). Une fois le fonctionnement du système vérifié, vérifiez le fonctionnement des moteurs et la capacité de puissance. (4). Une fois les tests des moteurs terminés, la pompe de dragage sera testée et tournera à différentes vitesses avec de l'eau douce. (5). Une fois les tests terminés du système électrique, du système hydraulique, des moteurs et de la pompe de dragage, la pompe hydraulique principale sera ouverte et les performances de charge du système hydraulique seront testées, afin de vérifier le fonctionnement des différentes machines et systèmes hydrauliques.
	C. Après le test
	(1). Une fois les tests terminés, toutes les performances de l'équipement et les tests enregistrés seront imprimés sous forme de rapport. Une fois tous les rapports terminés, envoyez-les au client en tant que révision. (2). Après les tests, faites un bon travail sur les dragues et la sécurité des travailleurs. (3). Après les tests, tous les travaux concernant le démantèlement de la drague doivent être préparés et informer le client de la date et de l'heure de livraison.

	Installation de drague	Installation de drague R : L'installation totale de la drague nécessitera 10-20 jours B :2-3 des ingénieurs qualifiés seront envoyés pour guider l'installation de la drague et former les opérateurs. C : Notre ingénieur arrivera sur votre site de travail dans les 3 jours suivant le transport de la drague sur le lieu de travail. D : L'acheteur doit organiser 6-8 travailleurs pour aider nos ingénieurs dans le processus d'installation. E : La drague doit être testée pour fonctionner 24 heures après l'installation complète. L'essai de la drague comprend : l'exploitation du dragage de sable/boue, l'exploitation du système hydraulique et électrique, le fonctionnement de l'équipement d'équipement de la drague F : L'acheteur sera responsable de fournir aux ingénieurs et traducteurs du vendeur : hébergement, nourriture, visa, billets pour la tournée et salaire de 1 $ 00.00 USD par jour pour chaque personne. G : Les ouvriers de l'acheteur suivront l'arrangement approprié des ingénieurs du vendeur. Pour assurer l'installation en douceur de la drague, l'acheteur garantira que les ingénieurs du vendeur reviendront en Chine dans les 3 jours suivant l'installation et les tests réussis de la drague.
	Service après-vente	Service de dragage TRODAT® * Un technicien professionnel peut être fourni pour entretenir les machines à l'étranger * Le service après-vente avec 10 ingénieurs de service est disponible 24 heures sur 24. * Bureau de service après-vente à l'étranger construit d'année en année. * véritable drague dans l'usine, le client visite l'usine à tout moment. * Chaque drague testée avant sortie d'usine. * Client invité à regarder le test. La vidéo et les photos seront envoyées par e-mail à l'acheteur.

Drague à godets à roues
▘Description générale :
● Drague à godets sur roues avec contrôle hydraulique complet, démontable et remontable facilement, adaptée aux opérations de dragage des voies navigables intérieures, des fossés et des réservoirs. L'ensemble du navire adopte un système de contrôle hydraulique et centralisé, composé de trois pontons. cabine de type démonté. équipé d'une flèche d'ancrage, d'un chariot et d'autres dispositifs. Le dispositif de lubrification automatique pour le couteau assure une longue durée de vie, un joint flottant en métal à positionnement indépendant.

▘Avantage :
● Meilleur prix LowCost
● Efficacité énergétique
● Durabilité exceptionnelle Performances fiables ● Transport facile
● Longue durée de vie et garantie
● Haute qualité
●Entretien facile
●Service&Formation

Nos services
1 Faites en sorte que l'idée de projet de plan d'alimentation professionnel pour notre client dépende de l'expérience de l'année. y compris l'analyse de la capacité de charge, la sélection des catégories, la consultation technologique, l'assistance à la colocalisation de la salle des machines et des conseils pour l'installation des installations.
2 Fournir un service de suivi des commandes de type nounou aux clients, suivre et remonter chaque maillon du processus de production et de vente, et établir des fichiers traçables.
3 Nous attachons une grande importance au service après-vente. Nous établirons une base de données pour les utilisateurs et assurerons un service de suivi régulièrement.
4 Fournir un support technique gratuit à tout moment.

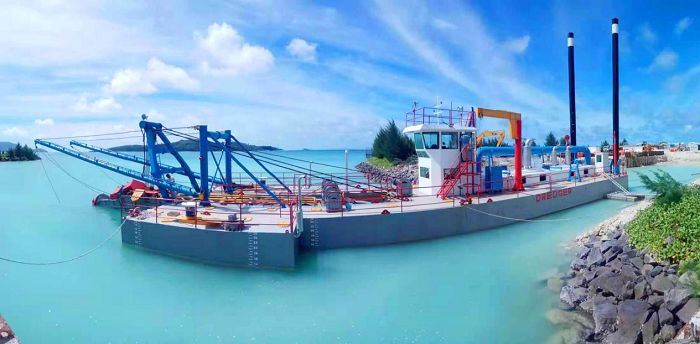

35(001)

36(001)

Nous sommes une entreprise intégrée de haute technologie qui se concentre principalement sur l'innovation R&D, la fabrication et le service de vente d'équipements d'ingénierie de protection de l'environnement de l'eau et de technologie de base.

Nous fournissons des solutions et des produits techniques interconnectés, efficaces et fiables dans les industries du dragage mondial, de la gestion de l'environnement aquatique et du traitement des minéraux, et nous nous engageons à devenir une entreprise leader dans ce domaine.

Les produits TRODAT couvrent quatre sections principales : les dragues, les récolteuses de mauvaises herbes aquatiques ou les petits yachts de plaisance à grande vitesse, les équipements multifonctions amphibies et les machines d'extraction minière avec une chaîne complète de l'industrie des composants de base.

Nous adhérons à l'innovation et au service avec une équipe de recherche et développement de fonctionnement efficace et de technologie de pointe. Et nous avons des bureaux et des centres d'entreposage de service après-vente en Asie du Sud-Est, en Inde, etc. Les services commerciaux de TRODAT couvrent désormais plus de 60 pays et régions du monde entier.

PONTON

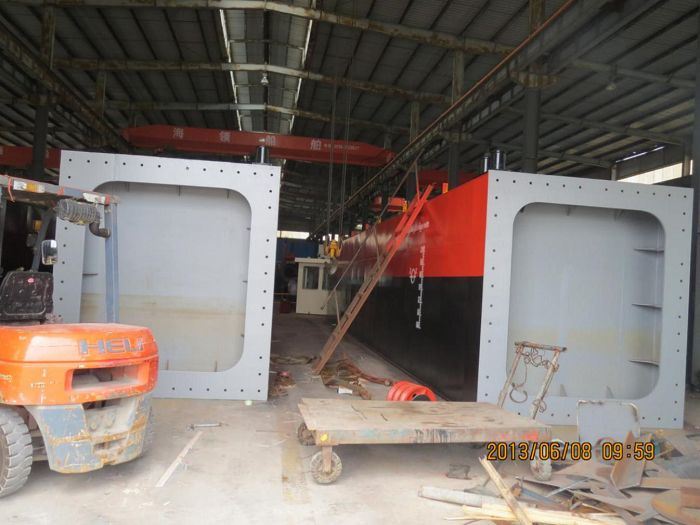

37(001)

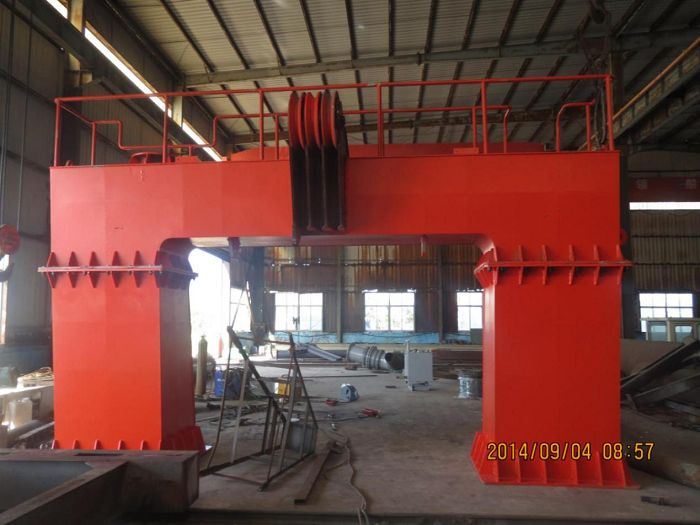

Portique

38(001)

Moteur principal et boîte de vitesses et pompe de dragage

39(001)

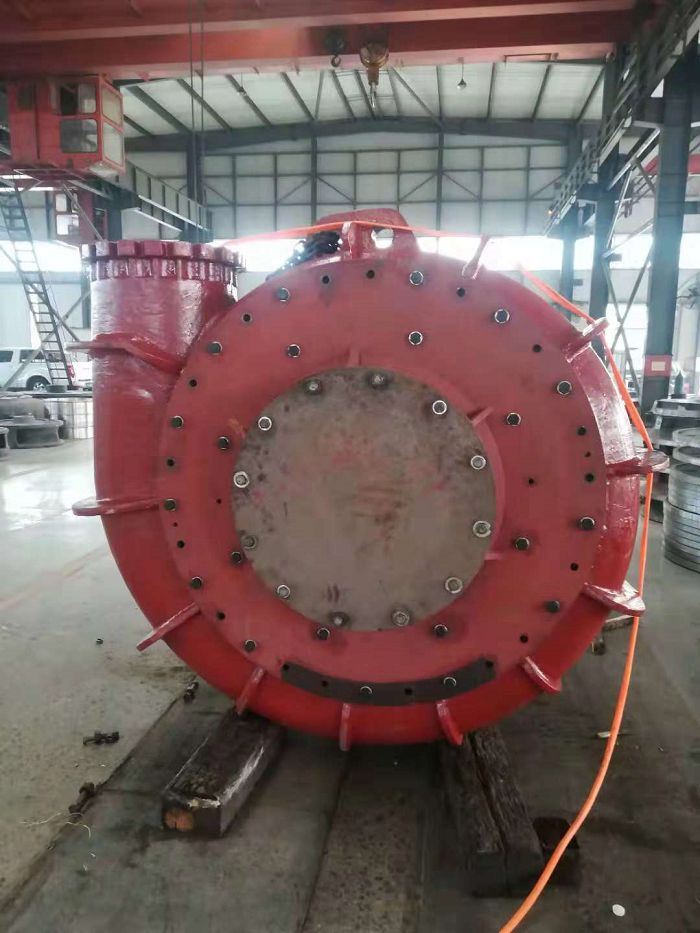

pompe de dragage

40(001)

Godet à roue

41(001)

Système hydraulique de la salle des machines

42(001)

Salle de contrôle de conduite de drague

43(001)

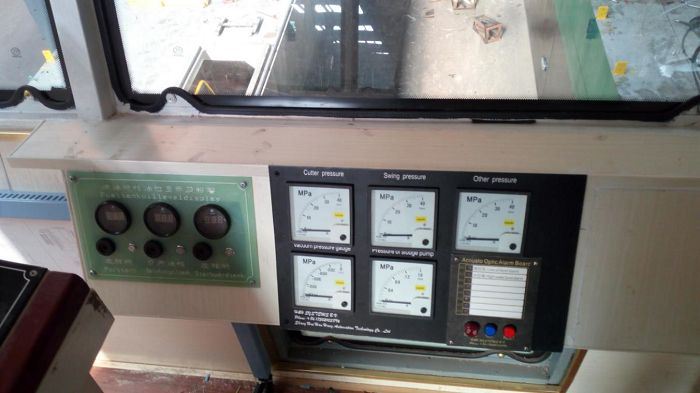

Station de surveillance de la salle des machines

44(001)

Ancre à haut pouvoir de maintien

45(001)

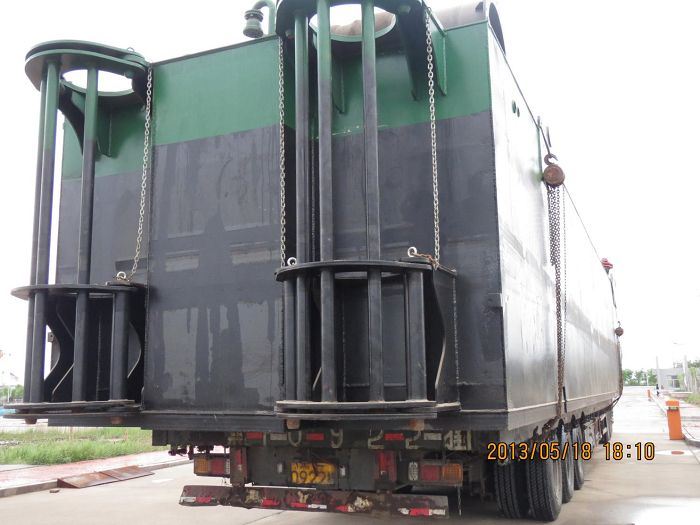

Livraison de drague

46(001)

47(001)

48(001)

Besoin de réponse

Nous concevrons et intégrerons des schémas raisonnables en fonction des besoins des différents clients et combinés avec des conditions de travail sur site pour obtenir la configuration d'équipement la plus rentable dans la plus grande mesure. Il y a donc quelques questions à mentionner comme suit :

un. Combien de tonnes par heure pour la capacité de dragage ?

b. Combien de mètres pour la profondeur de dragage ?

c. Quel est le pourcentage/rapport de sable et de pierre ?

ré. Quelle est la granularité de l'or (taille des particules d'or) ?

e. Avez-vous besoin d'un groupe électrogène? Si oui, quelle marque ?

Bien sûr, nous sommes dans le secteur du dragage depuis plus de 15 ans, nous nous sommes imposés non seulement comme une installation de production efficace, mais également comme un centre de connaissances dédié au dragage sur lequel nos clients peuvent compter.

étiquette à chaud: 16丨18丨20丨22丨24- drague à roue à godets pouces, Chine, fournisseurs, fabricants, usine, prix, à vendre

Une paire de: 8丨10丨12丨14nch Bucket Wheel Dredger

Un article: Bateau de travail de chaîne de seau de dragage d'or de creusement d'exploitation minière
