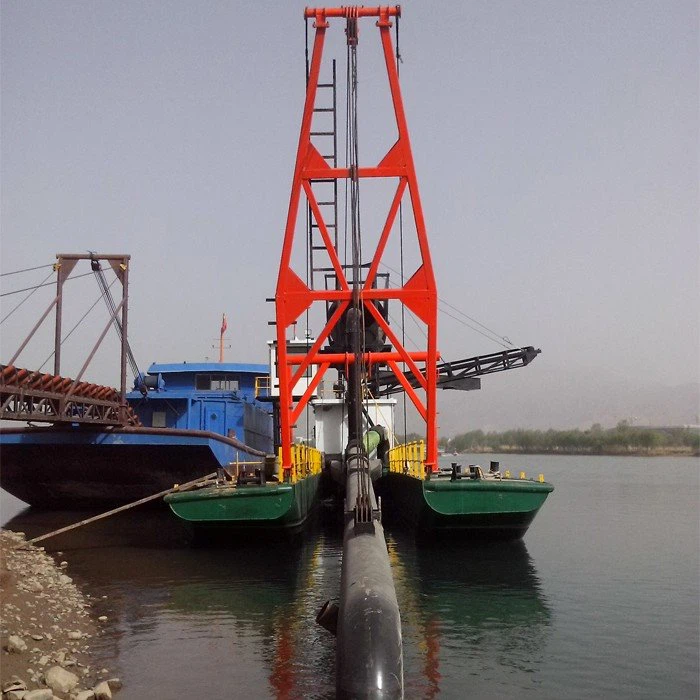

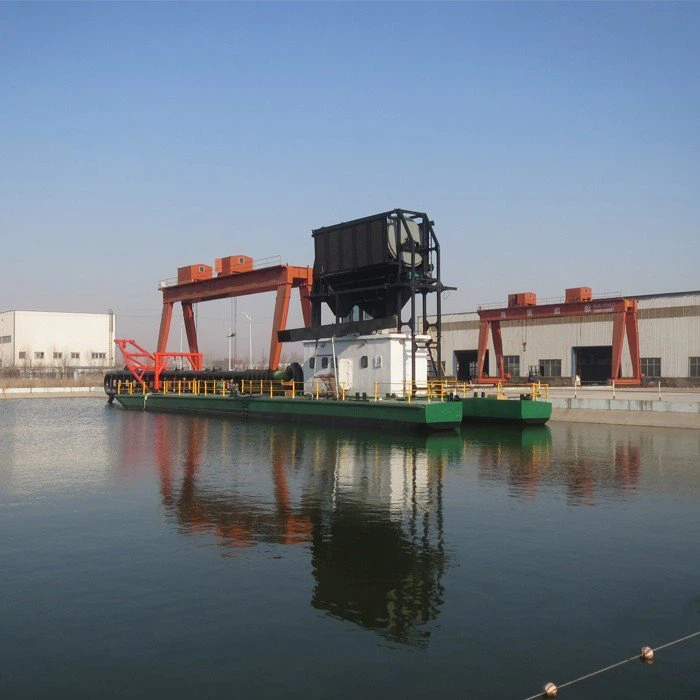

6、8、10、Drague à jet lift de 12 pouces

Détails rapides

Condition:Nouveau

Type: Drague à aspiration à jet

Type de puissance: Diesel

Profondeur de dragage: 8 m, 14.0m

Tirant d’eau:1000 cm

Lieu d’origine:Shandong, Chine

Dimension (L * W * H): 28 * 5.2 * 1.6m

Poids: 50t

Certification:ISO9001:2008

Garantie:1 an, 12 mois

Service après-vente fourni:Support technique vidéo, Pièces de rechange gratuites, Support en ligne, Installation sur le terrain, mise en service et formation, Service de maintenance et de réparation sur le terrain, Ingénieurs disponibles pour l’entretien des machines à l’étranger

Type de drague: Drague aspirante à jet

Capacité de la pompe: 1200m3 / hr

Distance de décharge: 1000m

Moteur diesel: moteur Weichai / Cummins

Application:Rivière, lac, mer, canal, dragage de canal

Système d’exploitation: Hydraulique, système PLC

Spécifications des dragues.

Drague à jet lift de 10 pouces

La drague à jet est principalement installée à bord avec un équipement de drague à pompe à jet. La disposition générale de cette drague est illustrée à la figure 1.2.8-6. La pompe à jet à bord est une sorte de machine à fluide, qui transmet l’énergie par l’action turbulente du fluide en mouvement à grande vitesse, pompant ainsi les sédiments de la couche de sol sous-marine. Par conséquent, la drague à jet est une sorte de drague hydraulique, qui est entraînée par le débit d’eau. La pompe à jet peut non seulement être utilisée pour le dragage d’eau, mais aussi largement utilisée dans l’industrie chimique, l’industrie légère et la métallurgie. La structure de la drague à réaction et son principe de fonctionnement peuvent généralement être assemblés, la coque peut être démontée en plusieurs sections (voir figure 1.2.8-=7.6)

Représentation schématique de la structure de la pompe à jet

La structure de la pompe à jet est principalement composée de 1 buse 2 chambre d’aspiration 3 section d’entrée de tuyau 4 tuyau 5 tuyau de diffusion et ainsi de suite

Principe de fonctionnement de la pompe à jet:

Un fluide de travail avec une certaine énergie, c’est-à-dire une certaine pression et un certain débit, est éjecté à travers la buse pour former un jet à grande vitesse. En raison de l’interaction entre le jet à grande vitesse et l’air, l’air dans la pièce est enlevé, de sorte que l’espace produit une certaine pression négative (degré de vide). Sous l’action de la pression atmosphérique externe et de la pression statique du liquide, le fluide est pompé dans sa chambre d’aspiration à partir de l’orifice d’aspiration et pénètre dans la gorge avec un fluide de travail à grande vitesse pour la conversion d’énergie. Dans ce tuyau, en raison de l’action turbulente des molécules liquides, un fluide de travail à grande vitesse transmet une partie de l’énergie cinétique au fluide pompé, et le débit du fluide de travail ralentit progressivement, tandis que la vitesse du fluide aspiré accélère progressivement. Lorsque l’extrémité du tuyau est atteinte, la vitesse des deux fluides est proche de la même et le processus de mélange est pratiquement terminé. Puis dans le diffusi

La drague à réaction peut non seulement excaver la couche de sol contenant du gravier et des cailloux, mais aussi être utilisée pour l’excavation et le transport de substances radioactives inflammables, explosives, toxiques et d’appareils dans les industries chimiques, légères et métallurgiques. Il convient au travail dans un environnement spécial tel que haute température, haute pression, eau profonde, vide poussé, fort rayonnement et forte corrosion. En plus de la machine d’aspiration principale pour le dragage et d’autres navires, la pompe à jet peut également être utilisée comme équipement auxiliaire pour la drague aspirante. Il est installé dans le tuyau d’aspiration sous-marin pour augmenter la concentration de boue de la drague aspirante et augmenter sa capacité de creusement. La concentration de boue peut atteindre environ 40% et la profondeur de dragage appropriée peut être approfondie de 18 m à 33 m.

La drague à réaction a également quelques limites, principalement:

L’efficacité hydraulique de la pompe à jet est faible, seulement 30% ~ 40%, et l’efficacité hydraulique de la pompe à jet multi-bec installée sur le tuyau d’aspiration du navire d’aspiration n’est que d’environ 20%.

Limité par le diamètre du tuyau de la pompe à jet, il ne convient pas d’excaver le matériau dur de la pierre de plus grand diamètre et la couche de sol avec des débris ductiles tels que les racines des arbres et les mauvaises herbes.

Parce que la pression de sortie de la pompe à jet a les caractéristiques d’une chute abrupte, sa tête est très faible et la distance de décharge est courte.
